Miks on pingetrafodel ferroresonants?

Tavaolukorras on pingetrafo südamik küllastumata ja mähise induktiivne reaktiivtaks on suurem kui liini mahtuvuslik reaktants, seega ferroresonantsi ei teki. Kui aga rike kaob või kui on ühendatud koormamata siini, liin on maandatud või äikeselöögid, siis kolmefaasiline potentsiaal-muutub ja kondensaatori sisselülitusvool voolab läbipingetrafomähis. Praegune kohtapingetrafosuureneb, põhjustades mähise küllastumist ja induktiivsuse väärtuse kiiret vähenemist. Kui Xl=1/Xc, tekib ferroresonants.

Ülaltoodud diagramm näitab tüüpilist alajaama siini juhtmestiku skeemi, kus L on instrumenditrafo magnetiseerimisinduktiivsus, L0 on siini---induktiivsus ja C0 on siini---mahtuvus.

Seetõttu tuleks topeltsiinide ühenduses ühe siini väljalülitamisel, kui siinikaitselülitil on resonantstingimused, esmalt avada siinitrafo esmane eralduslüliti ja seejärel avada kaitselüliti, et vältida ferromagnetilist resonantsi siiniühenduslüliti lahtiühendamismahtuvuse ja siinitrafo vahel.

Maandamata neutraalsetes süsteemides on ferroresonantsnähtus inpingetrafod(PTs) on peamiselt seotud mittelineaarse induktiivsuse karakteristikutegapingetrafoja LC-ahel, mille moodustab süsteemi mahtuvus. Järgnev on üksikasjalik selgitus:

Tavalise töö korral on magnetiseerimiskõverpingetrafosüdamik on lineaarses segmendis ja induktiivsuse väärtus jääb suhteliselt stabiilseks. Kuid kui süsteemis ilmnevad teatud häired, näiteks ühe-faasi maandusrike, siis vigase faasi pinge väheneb, samas kui mitte-tõrkefaaside pinge suureneb, mis viib südamiku küllastumiseni. Pärast südamiku küllastumist väheneb pingetrafo induktiivsuse väärtus voolu suurenedes, avaldades mittelineaarseid induktiivsuse omadusi.

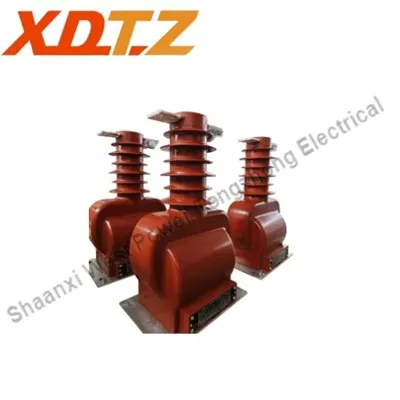

Maandamata neutraalsüsteemides on juhtme ja maanduse vahel hajutatud mahtuvus ning siini ja liini faaside vahel hajuv mahtuvus. Need mahtuvused koos induktiivsusegapingetrafo, moodustavad LC-resonantsahela. KuiJDZW-35 pingetrafosüdamik küllastub, selle induktiivsuse väärtuse muutus põhjustab ahela loomuliku sageduse muutumise. Kui toiteallika sagedus on võrdne LC-ahela loomuliku sagedusega või sellele lähedal, võib ferromagnetiline resonants ergastuda.
