1. Toodete kirjeldus

LTZ-40.5 siseruumides SF6 kaitselüliti on siseseade, mida kasutatakse AC 50Hz kolmefaasilises toitesüsteemis. Seda saab kasutada tööstus- ja kaevandusfirmades, elektriseadmete juhtimiseks ja kaitseks mõeldud elektrijaamades ja alajaamades ning seda saab kasutada kohtades, kus on vaja sagedast töötamist, ning seda saab kasutada kontaktide kaitselülitina ja sobib kondensaatori kalda kaitselüliti jaoks ning see on ideaalsem õlivaba voolulülitaja elektrisüsteemis.

2. Keskkonnatingimuste kasutamine

a. Kõrgus: mitte rohkem kui 1000m;

B. KIIRE TEAMIST: -15 kraad -40 kraad;

C.Relatiivne õhuniiskus: päevakeskmine mitte rohkem kui 95%, igakuine keskmine õhuniiskus mitte rohkem kui 90%;

d. Keskkonnatingimused: puudub tulekahju, plahvatusoht, tõsine räpp, keemiline korrosioon ja rasked vibratsioonijuhtumid;

Märkus. Lisaks ülaltoodud nõuetele saavad kasutaja ja tootja üle läbirääkimisi pidada.

3. mudel ja tähendus

sf6

4. toote peamised omadused

Tugev purunemisvõime: SF6 kaitselüliti lõpetab kaarepuhumise, puhudes välja SF6 gaasi, selle kaare puhumiskiirus on kiire, kaarepõlemisaeg on lühike ja purunemisvool on suur, mis suudab tõhusalt kaitsta keskmise ja kõrgepinge vooluahelate ohutust. SF6 kaitselüliti pärast mahtuvusliku või induktiivse voolu lahtiühendamist ei ole uuesti korraldamise ja uuesti allkirjastamise oht.
Pikk elektrielu: SF6 kaitselülitil on pikk kasutusaega, pikk kapitaalremont tsükkel ja see suudab lühikese aja jooksul sagedase tööga kohaneda, hea ohutuse ja vastupidavusega.
Kõrge isolatsioonitase: SF6 kaitselüliti kasutab isolatsioonikeskkonnana väävli heksafluoriidgaasi, selle gaasi isolatsioonitase on äärmiselt kõrge.
Moodul töömehhanism: SF6 kaitselüliti võtab kasutusele modulaarse vedruoperatsioonimehhanismi, mille on meie ettevõte iseseisvalt välja töötanud ja kohandatud turu populaarsusega, millel on hilisemas etapis hea mehaaniline jõudlus ning mugav ja kiire hooldus.

5. peamised tehnilised parameetrid

Tabel 1 kaitselülitite peamised jõudlusparameetrid

S.N	Üksuse nimi			Ühik	Parameeter
1	Hinnatud pinge			kv	40.5
2	Hinnatud isolatsioonitase	Välk löök peab pinget			185 (interfaas, maapinnale) 215 (luumurd)
		Võimsuse sagedus talub pinget (1min)			95
3	Hinnatud sagedus			Hz	50
4	Hinnatud vool			A	630	1250
5	Ninde lühise murdevool			Ka	31.5
6	Hinnatud tööjärjestus				O-0.3S-CO-180S-CO
7	Nimetatud lühise vooluvool (tipp)			Ka	80
8	Hindatud tipptasemel vool (nimiväärtus dünaamiline stabiilsusvool)				80
9	Nimetatud lühiajaline vool (hinnatud termilise stabiilsuse vool)			Ka	31.5
10	Nimetatud lühise kestus (nimiväärtusega termiline stabiliseerimise aeg)			s	4
11	Individuaalse kondensaatori panga praegune avamine ja sulgemine			A	400
12	Hinnatud väliselt purunev vool			Ka	6.3
13	Kumulatiivne arv avade nimivoolu voolu korral			ajad	8
14	Kumulatiivne avade arv nimivoolu juures			ajad	3000
15	mehaaniline elu			ajad	10000
16	Väävli heksafluoriidigaasi nimivõimsus (gabariidi rõhk 20 kraadi juures)			Mpa	0.65
17	Väävelheksafluoriidgaasi blokeerimisrõhk (gabariidi rõhk 20 kraadi juures)				0.59
18	Õhu lekke määr			%aastas	Vähem või võrdne 1
19	Väävelheksafluoriid gaasi niiskusesisaldus (20 kraadi juures)			ppm (V/V)	Vähem või võrdne 150
20	Hinnatud tööpinge			V	AC/DC: 110/220
21	Kaal		kaitselüliti kere	kg	130
			Väävelheksafluoriidgaas		1.5

Tabel 2 Kaitselülitite montaaži reguleerimise parameetrid

S.N	Üksuse nimi	Ühik	Andmed
1	Juhtiv varda täielik reisimine	mm	61±2
2	Kontakti avamiskaugus	mm	40±2
3	ülestöötkas	mm	20±2
4	Sulgemisaeg	MS	40 vähem või võrdne t -ga väiksem või võrdne 100 -ga
5	Avaaeg	MS	25 vähem või võrdne t -ga väiksem või võrdne 60 -ga
6	Sulgemine põrkega	MS	Vähem või võrdne 2 -ga
7	Avanõel	mm	Vähem või võrdne 2 -ga
8	Jäik sulgemiskiirus (18-0 mm)	m/s	2.1±0.2
9	Jäik avamiskiirus (0-18mm)	m/s	2.3±0.2
10	Kolmefaasiline lülitamine ja mittesilususe sulgemine	MS	Vähem või võrdne 2 -ga
11	Juhtiva varda ülemise otsa mõõde isoleersilindri ülaosast elektriliselt suletud asendis a	mm	84±1.5
12	Minimaalne õhu isolatsiooni kaugus	mm	300
13	Põhiahela alalisvoolu takistuse läbiviimine faasi kohta	μΩ	Vähem või võrdne 80

Lihtsalt avamine, just kiiruse sulgemine viitab vahetult pärast lõhenemist ja vahetult enne keskmist kiirust 0,01, lihtsalt jagamise mõõtmine, sulgege lihtsalt 17 mm kaugusel sulgemisvärava asukohast. Just Split'i mõõtmine, sulgege lihtsalt saadaolev kiiruse ostsilloskoop, digitaalne kuva ja elektromagnetiline ostsillaator, kui kasutate 100HzElektromagnetiline ostsillaator (toiteallika sagedus 50Hz) Mõõtmine, kiiruse arvutamise meetod on järgmine:

speed

A: sulgemisasend B: avamine (sulgemine) punkt S: löök 0,01 sekundi piires

X: kaitselüliti on 17mm

Diagrammi kiiruse arvutamise meetod

6. katkestav süsteem:

See kaitselüliti kaare kustutamiskamber rakendab pikisuunalise puhumise ja pöörleva kaare kustutamise põhimõtet põhjalikult ning seda täiendab väike kogus rõhugaasi põhimõtet kaare kustutamist. Seetõttu on sellel väga hea kaare kustutamise jõudlus. Murrates liigub liikuv kontakt allapoole ja kaare kaared liikuvate ja staatiliste kontaktide kaare kontakt sõrmede vahel ning seejärel kantakse kaared kaare kontakt sõrmedest rõngaelektroodini ja seejärel voolab kaarevoolu tsükli elektroodi kaudu, et genereerida magnetvälja läbi katte ja sammas ajavahemikul, mis on ette nähtud, ja see, mis on tehtud, ja see, mis on tehtud, ja Arc -i vaheline ja Arc -i vaheline põllul ja Arc -il. Arci ja Arc Arc Arc Arc Arc Throw Throw Throw -i. Põhisoode. Põhja -ARC -i põhjus ja Arc -i vaheline ja Arci. gaas ja rõhk tõuseb ning moodustab düüsi gaasivoolu, mis jahtub kaare alla, ja see kustub, kui vool läbib nulli. Väikese voolu purustamisel, mis on tingitud madalama gaasirõhu tekitatud kaare tõttu, nii et väikese abipuhumisseadme lisamisel liikuvates kontaktides, selle tekitatud rõhk, kõrgendatud puhumiskaare rõhk. Seetõttu on voolu suuruse purustamisel lühem kaare aeg ja kuna kaarejuur pöörleb kontaktidel, nii et põletuskahjustus on kerge, nii et kaitselülitil on pikk elektriline eluea ja valmistada väävli heksafluoriidi gaas nullpuhuri korral, suudab murrul olla kõrgeim joonepinge 5Mini vahel.

7. Installimine, kasutuselevõtmine ja hooldus

Kaitselüliti välised mõõtmed ja paigaldusmõõtmed on näidatud kinnitatud joonisel. Enne paigaldamist tuleks kaitselüliti välispind puhastada. Enne tehasest lahkumist on kohandatud kaitselüliti mitmesuguseid parameetreid ja mõõtmeid ning kaitselüliti tuleb ainult nimiväärtuse rõhku paisutada 0,65MPa (20 kraadi), ilma et paigaldataks end lahti. SF6 kaitselüliti peaks tagama hea maandamise. Kontrollige, kas kinnitusdetailid on lahti, kui jah, tuleks neid enne inflatsiooni pingutada.

Kuum tags: LTZ-40.5 siseruumides kõrgepinge SF6 kaitselüliti, Hiina LTZ-40.5 siseruumides kõrgepinge SF6 kaitselüliti tootjad, tarnijad, tehas

Tooted

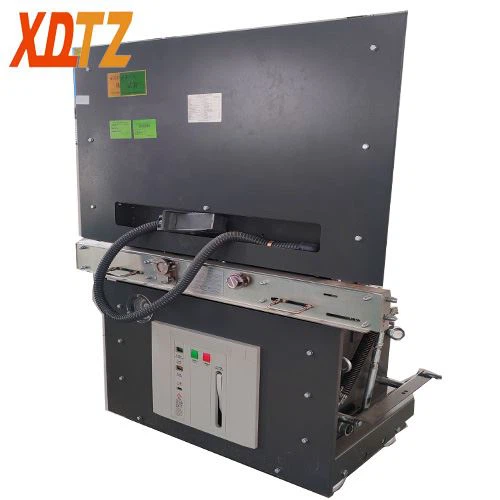

LTZ-40.5 siseruumides kõrgepinge SF6 kaitselüliti
