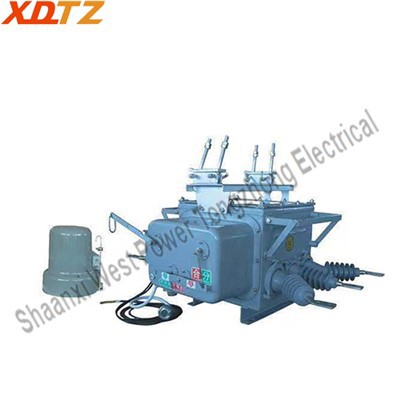

ZW 32-12 välistingimustes vaakumkaitselüliti (edaspidi "kaitselüliti" nimetatud) on kolmefaasiline vahelduvvoolu 50Hz välistingimustes kõrgepinge lüliti, mida kasutatakse peamiselt maapiirkondade ja linnavõrgustikes 10kV välistingimustes kasutatavates jaotussüsteemides, mis on vahendina purunemis- ja sulgemisvoolude ja lühikeste-libisevate voolude voolude voolude ja sulgede voolude voolude ja sulgemise korral; Seda saab kasutada ka teistes sarnastes kohtades; konstruktsioonilised omadused: kaitselüliti koosneb kolmefaasilistest sammastest ja lihtsa struktuuriga töömehhanismist. Sambaga võtab kasutusele epoksüvaigu tahke isolatsioon, millel on kõrge ja madala temperatuuri takistuse, UV -takistuse ja vananemiskindluse eelised; AKTSIOONI PROTSIOONI POOL: E 2- c 2- m2.

Toote spetsifikatsioonid

Spetsifikatsioonileht

Mitte	Nimetus	Ühik	Andmed
1	Hinnatud pinge	kv	12
2	Hinnatud sagedus	Hz	50
3	HinnatudCpraegune	A	630/1250
4	HinnatudPoper FnõueWithstandVtoll	kv	34 (märg test)/42 (kuiv test)
5	HinnatudLigningImpulsaWithstandVtoll	kv	75 (ühine väärtus) /75 (isoleerimiskaugus)
6	HinnatudSaia-CircitsBülekandevCpraegune	Ka	25/31.5
7	HinnatudSaia-CircitsMakingCurrent (PEAK)	Ka	63/80
8	HinnatudWithstandCurrent (PEAK)	Ka	63/80
9	HinnatudDuritsioonSaia-Circits	s	4
10	TegutsevCycles kellRatesteeritudSaia-CircitsBülekandevCurrent	Ajad	E2
11	MehaanilineEvastupidavus	Ajad	10000
12	Standardne tegutsevSvõrdsus	-	O -0. 3S-Co -180 S-Co
13	Lubatav WkõrvThicknessCopen	Mm	Vähem või võrdne 3 -ga

MehaanilineCharakteristid

Mitte	Nimetus	Ühik	Andmed
1	KliirensLiigutatud ja fikseeritud Copen	Mm	9±1
2	KontaktÜletreening	Mm	3.5±0.5
3	KeskmiseltCkaotamineSpesitsetud	m/s	0.7±0.2
4	KeskmiseltOpinnitusSpesitsetud (AverageSpesitsetudesimese avamisejuures6mm)	m/s	1.1±0.2
5	HinnatudCopenSurve	N	2500±200N(25ka) 3100±200N(31.5KA) 4800±300N(40ka)
6	Sulgemisaeg	MS	30-70
7	Avaaeg	MS	20-50
8	KontaktBõõvastavDurisioon kellCkaotamineOpesakond	MS	Vähem või võrdne 2 -ga
9	No-simultansus-stSulgemine/OpinnitusToimingof 3-Phase	MS	Vähem või võrdne 2 -ga

Toote eelised

Zw 32-12 välivaakumkaitselülitil on palju eelarvamusi:

1. Saate jõudlust pärast muude seadmete kinnitamist:

1) Kere, kaitselüliti ja eraldamislüliti moodustamiseks saab paigaldada välistingimustes eralduslüliti ja kaitselüliti, mille põim on usaldusväärne mehhanism, millel on MISOPREATION-vastane funktsioon.

2) Seda saab paigaldada välise elektroonilise PT-ga, nii et kaitselülitil oleks töövõimalus ja sellel oleks kihivastane vool, ülevoolukaitse, kaugjuhtimispuldi funktsiooni lähedal.

3) Tellimisperioodi saab installida ja valida saab vastavalt kasutaja vajadustele toiteküljele või koormuse küljele.

4) Seda saab kombineerida jaotusvõrgu automatiseerimisseadmega, et moodustada välistingimustes vaakum, sektsiooni, intelligentsed juhtimisseadmed.

5) Seda saab kasutada veerulüliti kaugseiresüsteemiga, kasutades GPRS-i traadita sidet, et saavutada välistingimustes reaalse õhukeskja kaugseire reaalajas jälgimine, et täita jaotuse automatiseerimise nõudeid.

2. Võite kasutusvahemik: kohaneda karmi keskkonnaga, see talub miinus 25 -kraadise madala temperatuuri. Vastake 2000 m kõrguse nõuetele. Erinõuete kohaselt võib miinimum jõuda -40 kraadi ja erinõuded võivad vastata 4000 meetri kõrgusele.
